Qualitätsanforderungen der IATF 16949 mithilfe industrieller Bildverarbeitung bewältigen

Wenn Sie in der Automobilfertigung tätig sind, sind Sie wahrscheinlich schon einmal bei Meetings, in Qualitätsdokumenten oder in Lieferantenanforderungen auf den Begriff IATF 16949 gestoßen. Aber was genau ist diese Norm, warum ist sie für Ihren Betrieb wichtig und wie kann moderne Bildverarbeitungstechnologie Ihnen helfen, ihre Anforderungen zu erfüllen, ohne Produktionsengpässe zu verursachen?

Die IATF 16949 ist der Goldstandard für Qualitätsmanagementsysteme (QMS) in der Automobilindustrie. Die Norm wurde von der International Automotive Task Force (IATF) entwickelt und baut auf der Grundlage der ISO 9001 auf, enthält jedoch zusätzliche Anforderungen speziell für die Automobilindustrie, die den einzigartigen Herausforderungen der Fahrzeugfertigung Rechnung tragen.

Betrachten Sie es als umfassendes Handbuch zur Sicherstellung von Qualität und Konsistenz entlang der gesamten Automobil-Lieferkette – von den kleinsten Komponenten bis zur Endmontage.

​Die Norm deckt alles ab, von Prozessdokumentation und Lieferantenmanagement bis hin zur Handhabung von Defekten und Implementierung kontinuierlicher Verbesserungen. Sie wurde entwickelt, um Abweichungen und Defekte zu minimieren, indem der Schwerpunkt eher auf der Fehlervermeidung als auf der Fehlererkennung liegt.​

Die IATF 16949 ist mehr als nur eine Checkliste für die Zertifizierung, sie bietet einen echten geschäftlichen Mehrwert. Hier ist der Grund, warum das wichtig ist:

• Anforderungen des Kunden: Große Automobilhersteller (OEM) verlangen von ihren Zulieferern die Zertifizierung nach IATF 16949. Keine Zertifizierung bedeutet oft keine Verträge. Laut der National Sanitation Foundation verlangen fast alle großen OEMs diese Zertifizierung.
• Risikoreduzierung: Fahrzeugrückrufe sind unglaublich kostspielig – sowohl finanziell als auch in Bezug auf den Ruf. Laut einem Bericht aus dem Jahr 2024 waren 27,7 Millionen Fahrzeuge von Rückrufaktionen betroffen, wobei Software- und Elektrikfehler stark zunahmen. Der strukturierte Ansatz der IATF 16949 hilft dabei, Probleme zu erkennen, bevor sie kostspielig werden.
• Betriebliche Effizienz: Der Fokus der Norm auf Prozesskonsistenz und Ausschussreduzierung führt häufig zu reibungsloseren Abläufen und niedrigeren Produktionskosten. Untersuchungen der American Society for Quality zeigen, dass Qualitätsmanagementsysteme wie die IATF 16949 die Kosten für mangelhafte Qualität um bis zu 40 % senken können.
• Weltweite Anerkennung: Die IATF 16949 ist weltweit anerkannt und erleichtert die Tätigkeit auf dem globalen Automobilmarkt.
• Kundenzufriedenheit: Die Konformität mit der IATF 16949 reduziert Kundenreklamationen um bis zu 40 %

​Am wichtigsten ist vielleicht, dass die IATF 16949 dazu beiträgt, sicherere Fahrzeuge zu entwickeln. In einer Branche, in der ein einziger Fehler lebensbedrohliche Folgen haben kann, kann die Bedeutung von Qualitätsstandards gar nicht hoch genug eingeschätzt werden.

​​Der Nutzen der IATF 16949 ist offensichtlich, doch ihre Implementierung stellt Hersteller vor echte Herausforderungen.

• ​Dokumentationsanforderungen sind umfangreich und können ressourcenintensiv sein
• Prozesskontrolle muss nachweisbar und konsistent sein
• ​Rückverfolgbarkeit von Komponenten und Verarbeitung ist während der gesamten Produktion erforderlich
• Fehlervermeidung (oder Poka Yoke) muss in die Prozesse integriert werden
• ​Kontinuierliche Verbesserung muss messbar und fortlaufend sein

Der traditionelle Ansatz zur Erfüllung dieser Anforderungen umfasst zusätzliche Prüfschritte, Dokumentationsprozesse und manchmal sogar ganze Qualitätsteams. Dies kann zu Engpässen, Produktionsverzögerungen und zusätzlichen Kosten führen.

Es gibt einen besseren Weg.

​​Moderne Bildverarbeitungssysteme sind ein echter Gamechanger für Automobilhersteller, die die Anforderungen der IATF 16949 erfüllen müssen. So hilft die Bildverarbeitungstechnologie dabei, bestimmte Aspekte der Norm zu erfüllen:

1. Fehlervermeidung durch automatische Inspektion

Die IATF 16949 legt großen Wert auf fehlerfreie Prozesse. Abschnitt 10.2.4 befasst sich speziell mit dem Design von Fertigungsprozessen und verlangt von den Herstellern die Implementierung einer „Fehlersicherung“ sowie die Durchführung von „Validierungs- und Verifizierungsmaßnahmen“.

​Bildverarbeitungssysteme zeichnen sich durch Folgendes aus:

• ​Automatische Verifizierung des Vorhandenseins, der Position und der Montage von Teilen, bevor diese zur nächsten Station weitergeleitet werden
• Fehlerhafte Komponenten oder Baugruppen in Echtzeit finden
• ​Messung kritischer Abmessungen mit Mikrometergenauigkeit
• ​Erkennen von Oberflächenfehlern, die für das menschliche Auge unsichtbar sind

​Ein einziges Bildverarbeitungssystem kann mehrere manuelle Prüfschritte ersetzen und bietet dabei eine höhere Genauigkeit und Konsistenz als menschliche Prüfer – genau das, was die IATF 16949 verlangt.

2. ​Anforderungen an die Rückverfolgbarkeit leicht gemacht

Abschnitt 8.5.2.1 der IATF 16949 verlangt die Identifizierung und Rückverfolgbarkeit während des gesamten Produktlebenszyklus. Das heißt, dass Komponenten vom Wareneingang über die Herstellung bis zur Endauslieferung nachverfolgt werden.

Bildverarbeitungs-basierte Lösungen für die Rückverfolgbarkeit lösen dieses Problem durch:

• Lesen und Verifizieren von 1D-/2D-Codes auf Komponenten und Baugruppen
• Sicherstellung einer ordnungsgemäßen Kennzeichnung und Etikettierung in jeder Produktionsphase
• Erstellung digitaler Aufzeichnungen der Prüfergebnisse in Verbindung mit bestimmten Teilen
• Vollständige Rückverfolgung der Komponenten für fertige ​Produkte

Laut einem Bericht von Grand View Research wächst der Markt für industrielle Barcode-Scanner rasant, was vor allem auf die Anforderungen an die Rückverfolgbarkeit in der Fertigung zurückzuführen ist. Bildverarbeitungssysteme schaffen eine digitale Rückverfolgbarkeit, die zuverlässig, zugänglich und umfassend ist.

3. Prozessüberwachung und statistische Kontrolle

IATF 16949 Abschnitt 9.1.1.1 konzentriert sich auf die Überwachung, Messung, Analyse und Bewertung. Hersteller müssen eine statistische Prozesskontrolle und kontinuierliche Verbesserung nachweisen.

Bildverarbeitungssysteme tragen dazu bei, indem sie:

• Prozessdaten in Echtzeit durch 100%-ige Prüfung bereitstellen
• Trends und Abweichungen identifizieren, bevor sie zu Defekten werden
• Statistische Analysen der Prüfergebnisse liefern
• Verifizierungsaktivitäten automatisch dokumentieren

Dieser datengestützte Ansatz erfüllt nicht nur die Anforderungen der IATF, sondern liefert auch umsetzbare Erkenntnisse für die Prozessverbesserung – eine Win-Win-Situation für Qualität und Effizienz. Eine Fallstudie eines großen Automobilherstellers hat gezeigt, dass durch fortschrittliche Analysen ungeplante Ausfallzeiten um 35 % und Wartungskosten um 25 % reduziert werden konnten. 

​4. Regelung der nicht konformen Produktion

​Abschnitt 8.7 befasst sich mit der Kontrolle nicht konformer Ergebnisse. Bildverarbeitungssysteme zeichnen sich durch folgende Eigenschaften bei der Erkennung und Verwaltung von Defekten aus:

• Erkennung und Markierung nicht konformer Teile
• Auslösen von automatisierten Ausleitsystemen
• ​Dokumentation von Defekten mit Bildern für die Analyse
• ​Bereitstellung von Daten für die Ursachenanalyse

​Dieser umfassende Ansatz für die Verwaltung von Defekten hilft Herstellern dabei, die Anforderungen der IATF zu erfüllen und gleichzeitig Ausschuss- und Nacharbeitskosten zu reduzieren. Eine Untersuchung des Quality Magazine ergab, dass automatische Inspektionen „die Produktivität um bis zu 50 % und die Fehlererkennungsrate um bis zu 90 % im Vergleich zu manuellen Prüfungen steigern können“.

Montageüberprüfung von Komponenten

Ein Tier-1-Zulieferer implementierte eine Lösung für bildverarbeitungsgeführte Robotertechnik zum Prüfen von Automobilkomponenten nach der Montage mit 70 unterschiedlichen Prüfpunkten (Schweißmuttern, Schrauben und Bohrungen). Trotz der schwierigen Umgebungsbedingungen – staubig, ölig, wechselnde Beleuchtung – prüfte das System mithilfe fortschrittlicher Mustererkennung jeden Punkt genau.

Die Ergebnisse waren beeindruckend: Die Montagezeit wurde um fast 20 % reduziert, die Qualitätskontrolle deutlich verbessert und nachgeschaltete Defekte vermieden, die zu kostspieligen Rückrufaktionen führen könnten. Die Lösung gilt heute aufgrund ihrer Wirksamkeit bei der Erfüllung der IATF-Anforderungen zur Fehlersicherung als Standardansatz für ähnliche Anwendungen.

Rückverfolgbarkeit von Vakuumpumpen in der Automobilindustrie

Ein deutscher Automatisierungsspezialist hat ein fortschrittliches Barcode-Lese-System implementiert, um die Fertigungsdaten für Vakuum-Bremskraftverstärker in der Automobilindustrie zu prüfen – wichtige Komponenten, die dazu beitragen, den Bremsaufwand von Fahrzeugen zu reduzieren. Selbst bei einer jährlichen Produktion von 400.000 Pumpen wird jede einzelne strengen Tests hinsichtlich Dichtungen, Drehmoment, Druck und Ölfluss unterzogen. Nach erfolgreicher Qualitätsprüfung wird jede Pumpe mittels Laserätzen mit einem DataMatrix-Code versehen, der Messwerte und Herstellungsdaten enthält. Bildbasierte Barcode-Lesegeräte überprüfen dann, ob diese Codes zu 100 % lesbar sind, bevor die Produkte zum nächsten Schritt weitergeleitet werden.

Dieses Rückverfolgbarkeitssystem gewährleistet eine lückenlose Datenzuordnung während des gesamten Lebenszyklus jedes Produkts und verbessert so die Prozesssicherheit erheblich. Die Lösung ermöglicht auch eine Remote-Fehlerbehebung über einen separaten Gateway-PC, wodurch Stillstandzeiten minimiert werden und die Netzwerksicherheit gewährleistet bleibt – eine wesentliche Anforderung für die Einhaltung der Rückverfolgbarkeits- und Prozesskontrollstandards der IATF 16949.

Qualitätssicherung für EV-Antriebsstränge

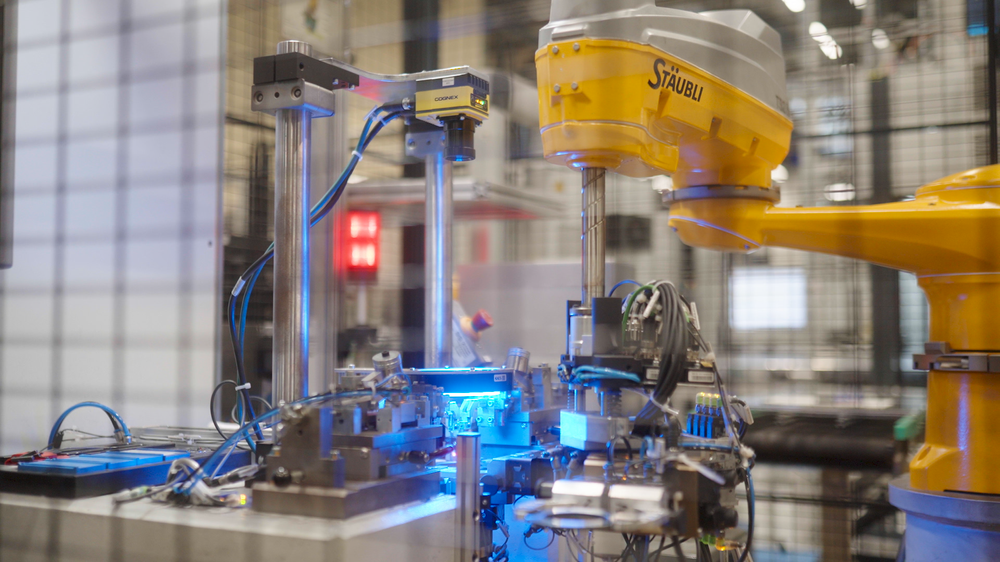

Ein führender Automobilzulieferer hat die 3D-Bildverarbeitungstechnologie eingesetzt, um die Qualitätskontrolle bei der Produktion von Antriebssträngen für Elektrofahrzeuge zu verbessern und damit die wesentlichen Anforderungen der IATF 16949 hinsichtlich Fehlersicherung und Prozessüberwachung zu erfüllen. Das System erkennt subtile Defekte auf kontrastarmen Oberflächen innerhalb komplexer EV-Motorbaugruppen, einschließlich mikroskopischer Fehler in RTV-Silikonklebstoffen, die mit konventionellen Prüfverfahren übersehen würden.

Diese Implementierung verbesserte nicht nur die Fehlererkennungsraten, sondern lieferte auch eine umfassende Dokumentation der Prüfergebnisse – unverzichtbar für die Einhaltung der Anforderungen gemäß IATF 16949 Abschnitt 8.3.4.2 in Bezug auf Verifizierungsaktivitäten. Laut Herstellerangaben unterstützt die verbesserte Prüfzuverlässigkeit direkt die durch die IATF vorgegebene Risikominderungsstrategie, da eine wirksame Qualitätskontrolle bei sicherheitskritischen EV-Komponenten von grundlegender Bedeutung ist, um sowohl regulatorische Anforderungen als auch Kundenerwartungen zu erfüllen.

Wenn Sie die Anforderungen der IATF 16949 mithilfe der Bildverarbeitungstechnologie erfüllen möchten, finden Sie hier einige praktische Schritte:

1. ​Benennen Sie kritische Kontrollpunkte in Ihrem Fertigungsprozess, in dem die Qualitätskontrolle unerlässlich ist.
2. ​Wählen Sie die Prüfanforderungen für jeden Kontrollpunkt aus – was muss verifiziert, gemessen oder identifiziert werden?
3. ​Bewerten Sie Vision-Technologien anhand Ihrer spezifischen Anwendungsanforderungen (2D, 3D, Deep Learning, Lesen von Codes usw.).
4. ​Beginnen Sie mit einem Pilotprojekt, um den Wert zu belegen und Erfahrungen mit der Technologie zu sammeln.
5. ​Skalieren Sie erfolgreiche Implementierungen auf ähnliche Anwendungen in Ihrer Einrichtung.

Denken Sie daran, dass Bildverarbeitungstechnologie am effektivsten ist, wenn sie als Teil einer umfassenden Qualitätsstrategie in Übereinstimmung mit den IATF-Grundsätzen implementiert wird. ​

IATF 16949 muss nicht nur ein weiterer Konformitätsaufwand sein. Durch die effektive Implementierung mit der richtigen Technologie entsteht ein Rahmenwerk für operative Exzellenz.

Bildverarbeitungssysteme helfen Automobilherstellern dabei, die Anforderungen der IATF zu erfüllen und gleichzeitig:

• Die Produktqualität zu verbessern
• Die Produktionseffizienz zu steigern
• Qualitätsbedingte Kosten zu reduzieren
• Wertvolle Prozessdaten zu erstellen
• Rückverfolgbarkeit zu verbessern
• Kontinuierliche Verbesserungen zu unterstützen

​In einer Branche, in der Qualität, Effizienz und Konformität von entscheidender Bedeutung sind, bietet die Bildverarbeitungstechnologie einen Pfad zu Spitzenleistungen in allen drei Bereichen.

​Die Bildverarbeitungstechnologie bietet Ihnen leistungsstarke Tools, mit denen Sie in der anspruchsvollen Automobilfertigung von heute erfolgreich sein können, egal, ob Sie nun die erstmalige Zertifizierung nach IATF 16949 anstreben oder Ihr bestehendes Qualitätsmanagementsystem verbessern möchten.

​Der Weg zur Einhaltung der Norm IATF 16949 mag schwierig sein, aber mit der richtigen Bildverarbeitungstechnologie müssen Sie ihn nicht alleine gehen. Erfahren Sie mehr über Cognex Lösungen für die Automobilfertigung.​
