Wie Sie den richtigen Barcode-Verifier auswählen

Barcode-Verifier testen sowohl die Bild- als auch die Datenqualität, um die Lesbarkeit eines Codes zu bewerten. Um das richtige Modell auszuwählen, müssen Sie das Sichtfeld, die Beleuchtung und die Optik des Verifiers auf Ihre Anwendung abstimmen.

Während viele Parameter, wie z. B. das Wachstum der Strichbreite, die axiale Ungleichmäßigkeit und die Ruhezone, zur Messung der Genauigkeit eines Codes im Vergleich zu den Anforderungen verwendet werden, beeinflussen andere Eigenschaften, wie z. B. der Kontrast und die Reflexion, die Optik von Barcode-Lesegeräten  und die Art und Weise, wie sie einen Code „sehen“.

Hier sind vier Fragen, die Ihnen bei der Auswahl helfen können:

1. Wie groß ist Ihr Codebereich?
   Sie müssen die Größe des schmalsten Balkens oder des kleinsten Moduls kennen, normalerweise gemessen in mils (0,001 Zoll). Die Kameraauflösung Ihres Verifiers, d. h. die minimale x-Dimension, muss kleiner oder gleich diesem Maß sein. Berücksichtigen Sie auch die Gesamtgröße Ihres größten Barcodes. Das Sichtfeld des Verifiers muss groß genug sein, um den gesamten Code zu erfassen, einschließlich der umgebenden Ruhezone.

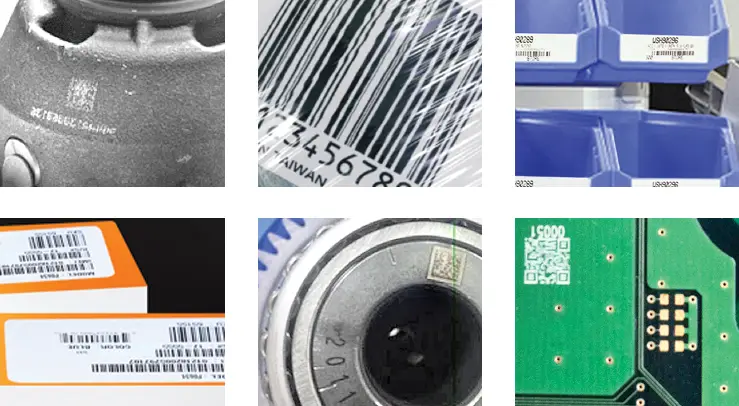

2. Auf welchem Material werden Ihre Codes gedruckt?
   Das Substrat hat Einfluss darauf, wie die Kamera eines Barcode-Lesegeräts einen Code sieht. Um verschiedene Oberflächen richtig zu beleuchten, benötigen Sie bestimmte Beleuchtungswinkel. Die meisten Verifizierungsstandards für etikettenbasierte 1D- und 2D-Codes schreiben eine 45-Grad-Beleuchtung vor. Dieser Winkel sorgt dafür, dass das Licht vom Etikett reflektiert wird und zurück zur Kamera gelangt. Für DPM-Codes auf glänzenden, strukturierten oder gewölbten Oberflächen benötigen Sie wahrscheinlich ein Verifier mit 30-Grad-, 90-Grad- oder Kuppelbeleuchtungsoptionen.



3. Haben Sie ungewöhnlich geformte Teile?

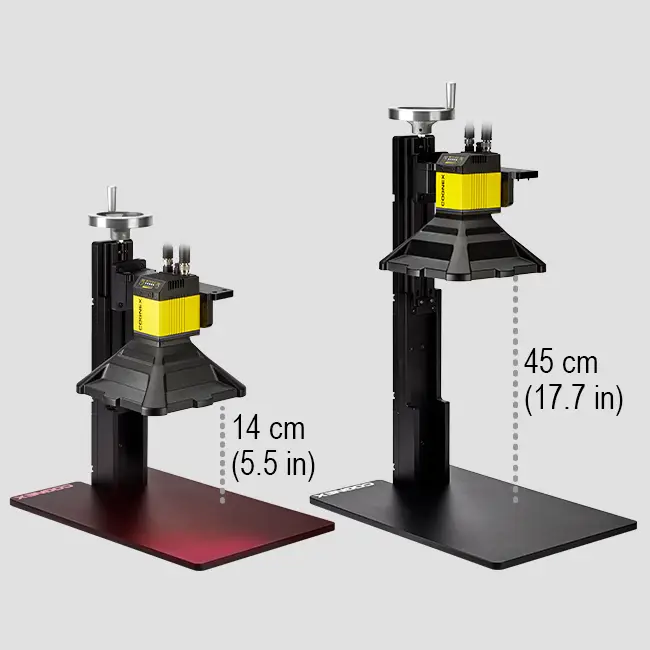

   Wenn Sie mit kleinen oder unkonventionell geformten Teilen arbeiten, suchen Sie nach einem Verifier mit einem höhenverstellbaren Ständer. Diese Funktion macht es viel einfacher, den Code korrekt unter der Kamera zu positionieren. Wenn sich ein Symbol in einem vertieften Bereich befindet, sollte die Software Ihres Verifiers dabei helfen, einen bestimmten Bereich für die Analyse auszuwählen.



4. Welche Softwarefunktionen benötigen Sie?
   Die Software eines Verifiers sollte sowohl die Bewertung als auch die Diagnose von Problemen in Ihrem Druckprozess übernehmen. Die richtige Software erstellt Berichte, die die relevanten ISO- und Anwendungsnormen berücksichtigen und so zur Einhaltung der Vorschriften und zur Qualität beitragen.



Die gängigsten Barcodes, wie die UPC-Codes auf Konsumgütern, sind 1D. Um sie korrekt zu verifizieren, sollten Sie ihre Art, Größe und die Normen kennen, die sie regeln, wie z. B. GS1 für die allgemeine Verwendung und ISO 15416 für die internationale Einhaltung.

Nur ein Verifier, das über die richtige Beleuchtung, Optik und Software verfügt, kann 1D-Codes gemäß den ISO-Normen genau bewerten. Hier ist, was Sie beachten müssen:

• Beleuchtungswinkel: Um die ISO 15415 zu erfüllen, müssen Sie einen Beleuchtungswinkel von 45 Grad verwenden, um auf flachen Oberflächen gedruckte Codes zu verifizieren.
• Sichtfeld: Das Sichtfeld Ihres Verifiers muss groß genug sein, um Ihren größten 1D-Barcode und dessen erforderliche Ruhezone zu erfassen.
• Minimale X-Abmessung: Der Verifier sollte das kleinste Element (Balken oder Leerraum) in Ihrem Code aufnehmen. Wenn dies nicht der Fall ist, nimmt die Kamera das Bild nicht mit genügend Details auf, um eine genaue Verifizierung zu ermöglichen.
• Stil des Verifiers: Für Produkte mit vielen verschiedenen Formen und Größen bietet ein Verifier mit einer verstellbaren Kamerahöhe zusätzliche Flexibilität. Für große Etiketten oder solche mit mehreren Barcodes ist ein Desktop-Verifier im „Box“-Stil mit einem größeren Sichtfeld die bessere Wahl.

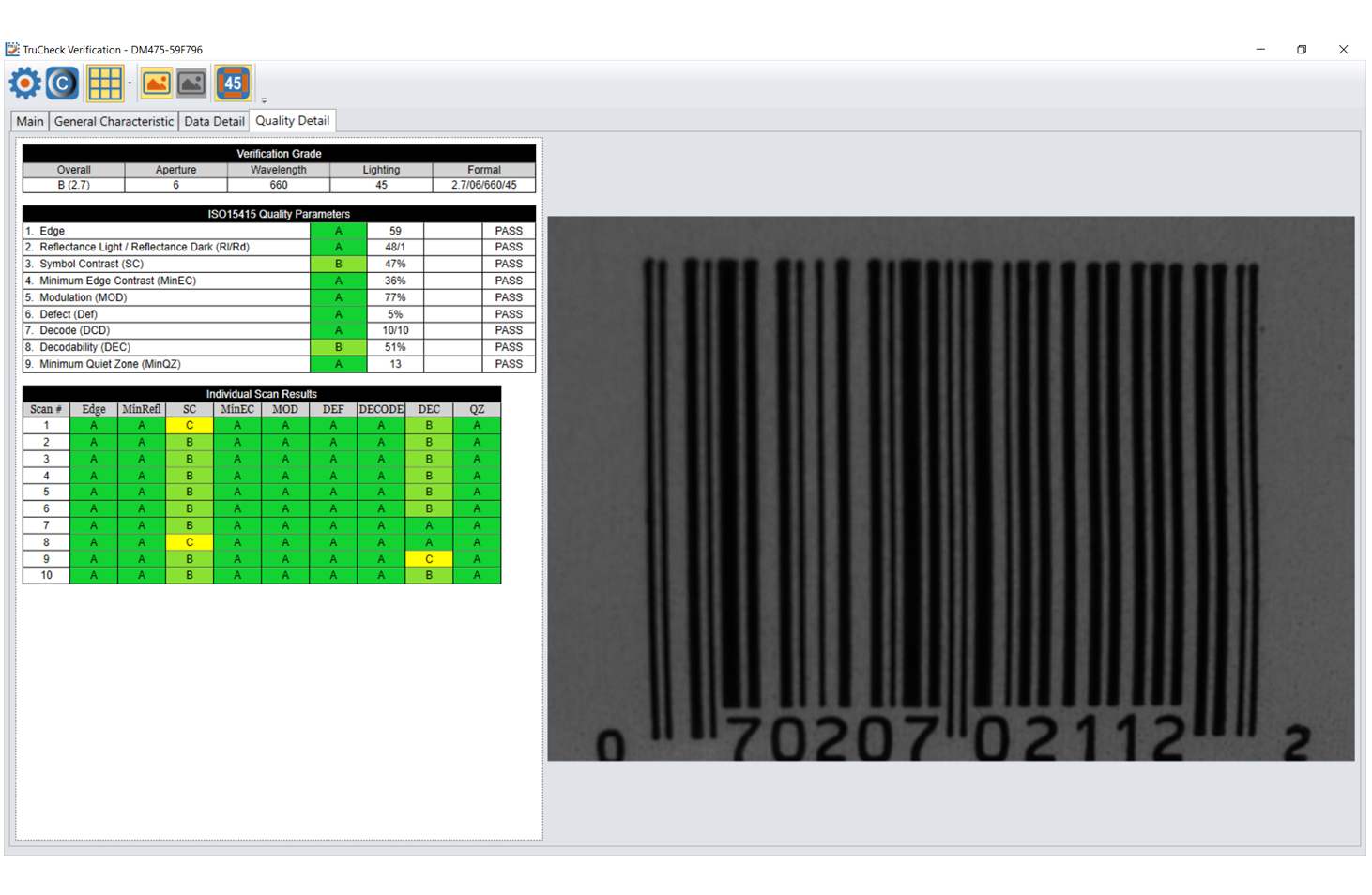

• Software-Fähigkeiten: Vergewissern Sie sich, dass die Software benutzerfreundlich ist, die ISO 15416 erfüllt, Fehler in der Datenformatierung findet und klare Berichte erstellt, die bei der Diagnose von Druckproblemen helfen.

2D-Barcodes enthalten viel mehr Informationen als 1D-Barcodes, was ihre Verifizierung erschwert. Aufgrund ihrer Komplexität haben sie oft höhere Ausfallraten. Diese Codes werden in der Regel anhand von Standards wie ISO 15415 oder ISO TR 29158 (AIM DPM) verifiziert.

Denken Sie daran, dass Sie einen Code nicht allein mit Software verifizieren können, sondern einen speziellen 2D-Barcode-Verifier mit einer Kamera benötigen. Diese Faktoren sollten Sie für eine erfolgreiche Einrichtung berücksichtigen:

• Beleuchtungswinkel: Der 45-Grad-Winkel ist Standard für etikettenbasierte Codes. Für DPM-Codes ist ein Verifier mit 30-Grad- und 90-Grad-Beleuchtungsoptionen erforderlich, um viele Oberflächen, z. B. reflektierende Materialien, zu beleuchten.
• Sichtfeld: Der Verifier benötigt ein ausreichend großes Sichtfeld, um den gesamten 2D-Barcode und seine Ruhezone zu erfassen.
• Minimale X-Abmessung: Der Verifier muss in der Lage sein, das kleinste Modul (Zelle oder Leerraum) in Ihrem Code zu lesen, um eine genaue Verifizierung durchzuführen.
• Stil des Verifiers: Ein höhenverstellbarer Verifier ist ideal für Teile mit unterschiedlichen Formen und Größen. Ein Desktop-„Box“-Verifier eignet sich gut für große Etiketten oder mehrere Codes, die gleichzeitig verifiziert werden müssen.
• Software-Fähigkeiten: Die Software muss in der Lage sein, die ISO 15415 zu erfüllen, Berichte über die Datenformatierung zu erstellen und Sie bei der Diagnose von Druckproblemen zu unterstützen.

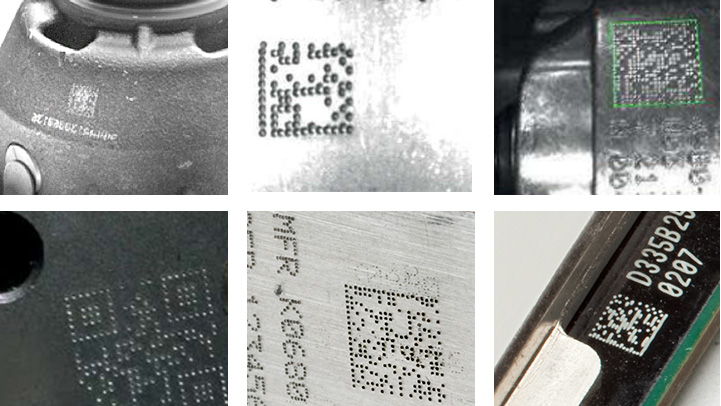

Direct Part Mark (DPM) Codes werden direkt auf der Oberfläche eines Teils angebracht. Diese Codes können schwer zu lesen sein, weil die Markierungsmethode (wie z. B. Nadelprägung oder Laserätzung) kontrastarme oder uneinheitliche Markierungen erzeugen kann. Die Oberfläche selbst kann glänzend, rau oder gewölbt sein.

Aufgrund dieser Herausforderungen ist die Kontrolle der Beleuchtung und des Hintergrunds entscheidend. Die DPM-Codes werden anhand des AIM-DPM-Standards verifiziert. Hier ist, was Sie brauchen:

• Beleuchtungswinkel: Der Verifizierungsstandard für DPM – ISO TR 29158 (AIM DPM) – ist der ISO/IEC 15415sehr ähnlich. Eine Ausnahme ist, dass die Norm neben dem Standardwinkel von 45 Grad auch 30 Grad und 90 Grad Beleuchtung zulässt. Diese Flexibilität trägt dazu bei, dass Codes auf schwierigen Oberflächen, wie z. B. gebogenen oder reflektierenden Teilen, richtig beleuchtet werden.
• Sichtfeld: Ihr Verifier muss ein Sichtfeld haben, das groß genug ist, um den gesamten DPM-Code und seine Ruhezone zu erfassen.
• Minimale X-Abmessung: Die Kamera des Verifiers muss eine so feine Auflösung haben, dass sie auch das kleinste Modul in Ihrem Code erfassen kann, um die beste Bewertung zu erhalten.
• Stil des Verifiers: Ein höhenverstellbares Verifier ist nützlich für Teile unterschiedlicher Form und Größe, insbesondere für solche mit vertieften Bereichen. Ein Desktop-Verifier ist besser für größere Teile oder mehrere Codes geeignet.
• Software-Fähigkeiten: Die Software sollte den AIM DPM-Standard bewerten, Fehler bei der Datenformatierung anzeigen und Berichte erstellen, die bei der Behebung von Problemen mit dem Markierungsprozess helfen.
