Qu’est-ce que l’ouverture de vérification de codes-barres ?

La taille de l’ouverture étant importante, elle est signalée comme faisant partie d’une note officielle. Les vérificateurs de codes-barres signalent une note officielle. Cette note est indiquée dans un format contenant une valeur numérique suivie de la taille de l’ouverture, puis de la longueur d’onde de la lumière utilisée et, pour finir, de l’angle de la lumière, le cas échéant. La note officielle ressemble à 3,0/08/660/45Q. Le 3,0 représente une note B et le 08 représente une ouverture de 0,008” en utilisant une lumière de 660 nm, à une incidence de 45 degrés des quatre côtés. L’ouverture est exprimée en millièmes de pouces dans la note officielle, qu’un système métrique soit utilisé ou non.

Pour l’évaluation des codes-barres 1D, un échantillonnage est effectué horizontalement sur la totalité des barres et espaces. La lumière reflétée par le capteur lors de l’ouverture sert à créer un profil appelé profil de réflexion de balayage (PRB). La note 1D entière est basée sur ce profil. La modification de la taille de l’ouverture peut modifier la quantité de lumière réfléchie et donc changer le profil. Des ouvertures plus petites verront les défauts comme étant plus grands, des ouvertures plus grandes réduiront l’effet des défauts. Des ouvertures plus petites ne verront pas la croissance d’impression comme un facteur important, contrairement aux ouvertures plus grandes.

Pour l’évaluation des codes-barres 2D, une grille est créée à l’aide de pistes d’horloge ou de modèles d’alignement. Les intersections de la grille se croisent au centre des modules individuels du code. Les ouvertures sont placées dans les points d’intersection. Si la taille de l’ouverture est modifiée, l’effet peut être important en fonction de l’étalement d’encre, de la texture du substrat, etc. Si une ouverture plus petite peut ne pas être affectée par l’étalement d’encre, elle néanmoins est plus sensible aux défauts ou à la texture du substrat. Une ouverture plus grande est capable de flouter, voire même d’estomper les défauts ou la texture. Ceci dit, elle est plus vulnérable à l’étalement d’encre. L’étalement d’encre ou d’autres problèmes de marquage sont plus apparents dans la réflectivité d’une cellule entourée de cellules de couleur opposée.

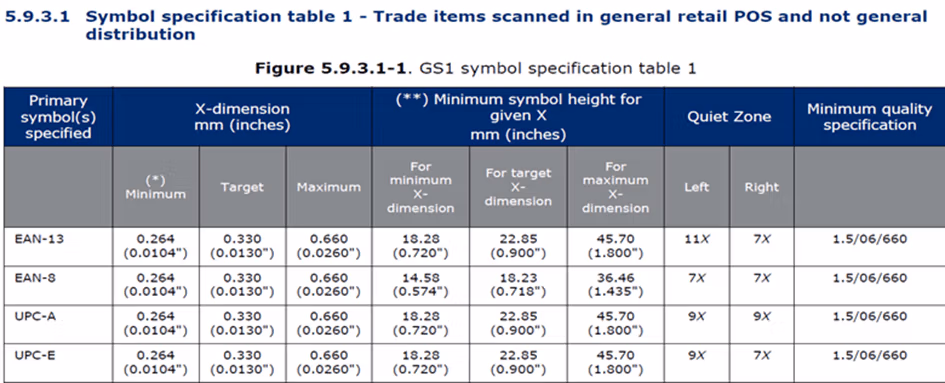

Quelle taille d’ouverture un opérateur doit-il utiliser ? Les directives sur la taille de l’ouverture sont énoncées dans les normes d’évaluation, mais même là, il est recommandé que l’application dicte la taille de l’ouverture. Par exemple, pour les codes UPC ou EAN que nous voyons tous quotidiennement sur les produits que nous achetons, l’organisation GS1 dicte la taille de l’ouverture. Les tableaux indiquent à l’utilisateur la taille d’impression des codes et spécifient la qualité minimale dans leur spécification générale. Consultez le tableau ci-dessous et remarquez la note officielle utilisée comme méthode pour dicter ce qui est acceptable, note C ou mieux (1,5), en utilisant une ouverture de 6 mil (0,006”) et une lumière de 660 nm.

Sans aucune norme d’application pour les directives, les règles générales pour les codes 1D seraient basées sur la dimension x.

• Les codes avec dimensions-x de 4-7 mm devraient utiliser une ouverture de 3 mm
• Les codes avec dimensions-x de 8-13 mm devraient utiliser une ouverture de 5 mm
• Les codes avec dimensions-x de 14-25 mm devraient utiliser une ouverture de 10 mm
• Les codes avec dimensions-x de 25 mm devraient utiliser une ouverture de 20 mm

Pour les codes 2D, la spécification ISO-15415 indique que l’ouverture doit être égale à 80 % de la dimension-x. On peut ajouter que si, dans une entreprise, on utilise des codes de tailles diverses, il est acceptable d’utiliser une ouverture égale à 80 % de la plus petite dimension-x des codes.

Remarque sur l’ouverture lors de l’utilisation de la norme d’évaluation ISO-TR29158 : cette méthode d’évaluation utilise diverses ouvertures pour décoder le code-barres, puis des ouvertures de 50 % et 80 % de la dimension-x sont utilisées pour évaluer le code. Le symbole doit décoder en utilisant exactement une ou plusieurs de ces ouvertures afin de passer le paramètre de la note « Décoder ». C’est alors la meilleure des deux notes qui est indiquée. Lors de l’utilisation d’ISO-TR29158, l’utilisateur n’a pas la possibilité de sélectionner l’ouverture, elle est calculée automatiquement.
